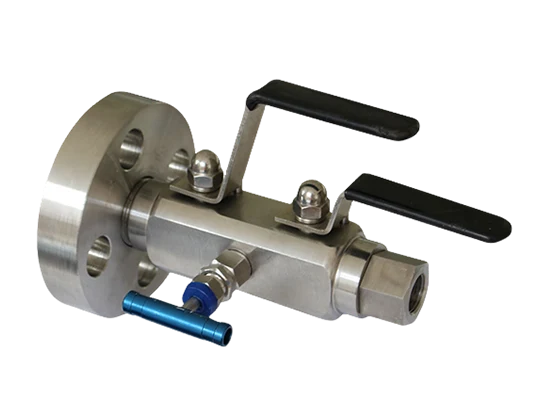

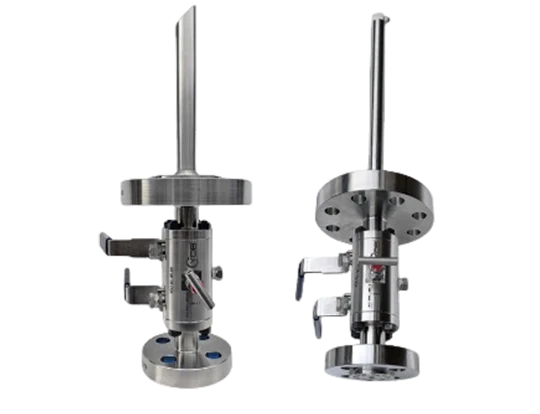

DBB инжектиран клапан

Lyv® DBB инжектиран клапан може да отговаря на стандарти като API, DIN. Произвеждайте размера на размера от NPS0,5 инча до 6 инча, DN15 до DN150. Оценката на налягането обхваща ANSI Class150LB и PN6, PN10, PN16, PN25. Солният клапан на инжектирането на DBB има много приложения, той широко се използва в полета като химическа обработка, фармацевтична и други.

Изпратете запитване

Като тип топка клапан, точният клапан на инжектирането на DBB използва уплътнението на PTFE като уплътняваща конструкция. Този вид клапан обикновено се задейства от лоста и използва неръждаема стомана като материал за тяло. Lyv® DBB инжектиран клапан може да отговаря на стандарти като API, DIN. Произвеждайте размера на размера от NPS0,5 инча до 6 инча, DN15 до DN150. Оценката на налягането обхваща ANSI Class150LB и PN6, PN10, PN16, PN25. Солният клапан на инжектирането на DBB има много приложения, той широко се използва в полета като химическа обработка, фармацевтична и други.

Спецификации

Тип на клапана:

Топка клапан

Дизайн на уплътняване:

PTFE уплътняване

Операция:

Лост

Материал:

Неръждаема стомана

Диапазон на нормален размер:

NPS 1/2 ", 3/4", 1 ", 1 1/4", 1 1/2 ", 2", 2 1/2 ", 3", 4 ", 5", 6 "
DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150

Диапазон на оценката на налягането:

ANSI клас 150lb
PN6 / PN10 / PN16 / PN25

Материали на тялото:

Кована неръждаема стомана, дуплекс неръждаема стомана
ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Дискови материали:

Кована неръждаема стомана, дуплекс неръждаема стомана
ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Материали за седалка/уплътнение:

Тефлон
PTFE/RPTFE

Материали от вал/стволови:

Кована неръждаема стомана, дуплекс неръждаема стомана
ASTM A182 F304/F304L/F316/F316L, ASTM A959 2205/2507

Стандартно съответствие:

API, от

Обхват на приложение:

Химическа обработка, фармацевтична

Какво е топка клапан?

Дискът на клапата с топка има сферична форма, а в центъра е осигурен цилиндричен канал (пренасян), за да може течността да премине. Този сферичен диск се отваря и затваря, като го върти на 90 градуса.

Как работи топченият клапан?

1) Дискът (топката) е сферична и мека седалка е включена в седалката на клапана на тялото, подобно на петел.

2) Когато се използва типът на дръжката на лоста, течността може да бъде спряна или летяща чрез завъртане на дръжката на лоста 90 градуса. Обърнете внимание, че колкото по -голям е размерът, толкова по -голяма е силата да се отвори и затвори, така че дръжката на предавката може да се управлява.

3) Отличната херметичност се получава от механичните и физичните свойства на меките седалки. Съществуват обаче ограничения за използването на зони с висока температура. Подходящ за работа с „включване/изключване“ с помощта на отворена или затворена работа с обща мека седалка. Той не е подходящ за използване в междинни позиции, в зависимост от конструкцията или материала на клапана.

Какво представлява V all на V -port?

Дискът има Lambda символ на ръба и използва метална седалка, за да контролира дебита при междинния отвор и структурата на клапана, която позволява затваряне, докато се реже замърсители в течността. Подходящ е за контрол на специални течности като хартиена целулоза, суспензия и вискозни течности.

Каква е разликата между пълния порт и V-порт?

Edge във формата на V-порт изрязва всяко включване. Изрязването на влакна и твърди части зависи от плъзгането между диска (метал) и седалката (метал). Ако влакната като целулоза се съдържат в течността, клапаните с топка например ще се запушат при затваряне, което ще доведе до проблеми, свързани с поддръжката. Въпреки това, в случая на Lambda порта клапани, металните ръбове се затварят, докато режете замърсители, така че да не са блокирани. Тялото има фланец структура и не изисква специални инструменти за
