Плаващ сферичен кран

Изпратете запитване

Въведение
Лист с данни
Снимки
Ценообразуване

представяне на продукт

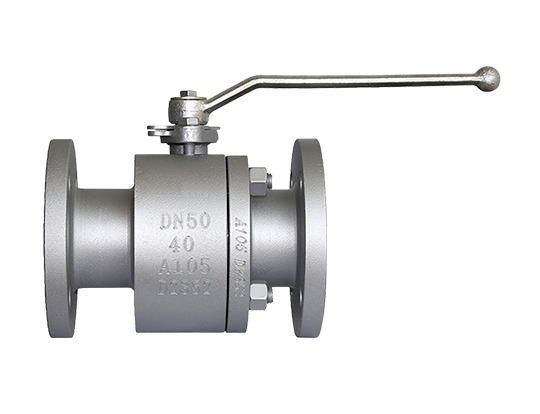

Плаващите сферични кранове LYV® са щателно проектирани, за да осигурят превъзходно качество и производителност. Нашите строги производствени процеси и мерки за контрол на качеството водят до продукти, които засенчват подобни предложения в индустрията. Тези плаващи сферични кранове отговарят на множество международни стандарти като API-6A, API-6D, ASME-B16.34 и ISO-17292. Освен това те са получили сертификат за пожар API-6FA, което ги прави подходящи за приложения, изискващи пожарна безопасност. Плаващите сферични кранове на LYV® са оборудвани с висококачествени уплътнителни решения, което им позволява да работят надеждно в среда с високо налягане и висока температура. Ние предлагаме набор от опции за уплътняване, за да отговорим на различни оперативни изисквания. Моля, свържете се с нашия специализиран екип по продажбите, за да обсъдим вашите специфични нужди и ние ще приспособим решение за плаващ сферичен кран, което отговаря на вашите уникални изисквания.

Спецификации

Размери:

NPS 1/2”-10”; DN15-DN250

Номинално налягане:

150LB-1500LB; PN20-PN260

Температурен диапазон:

-46℃～121℃（зависи от дизайна и материал)

Крайни връзки:

Фланец;.

Материали на тялото:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC;

ASTM A351 CF8M ASTM A105; ASTM A182 F316

Материали на седалката:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Материали на топката:

ASTM A182 F304/F316

Материали на стеблото:

ASTM A182 F304/F316

Проектиране и производство Стандартен:

API 6D

Стандартно лице в лице:

ASME B16.10/ EN558-1

Стандарт за крайна връзка:

ASME B16.5/ ASME B16.25

Тест и инспекция Стандартен:

API 598

Характеристика

■ Предлага се мека или метална седалка

■ Оборудван със заключващо устройство за предотвратяване на случайно задействане на клапана.

■ RF, RTJ, лицето на връзката

■ Опростена структура, компактен размер и лек дизайн.

■ Дизайн на стеблото против издухване за предотвратяване на издухване на стеблото поради ненормално повишаване на вътрешното налягане, като се избягват инциденти.

■ Пожаробезопасен и антистатичен дизайн.

■ Конструкцията на вентила с пълен отвор позволява лесно пробиване на тръбопровода и има ниско съпротивление на потока и висок капацитет на потока.

■ Конструкция с нисък работен въртящ момент

Какво е плаващ клапан:

Плаващ сферичен кран е такъв, при който топката не се държи на място от цапфа. При нормална работа това ще накара топката да се носи леко надолу по течението. Това кара механизма за сядане да се компресира под топката, която го притиска. Освен това, при някои видове, в случай на някаква сила, причиняваща разсейване на механизма на седалката (като екстремна топлина от огън извън клапана), топката ще изплува чак до метално тяло, което е проектирано да уплътнява топката, осигурявайки донякъде безопасен дизайн.

Как работи (запечатване):

Плаващият сферичен кран е често срещан тип сферичен кран. Неговият принцип на работа е, че самата топка не контактува директно с тялото на клапана, а уплътнява леглата на клапана. Когато вентилът е отворен, топката може да се движи свободно под въздействието на потока на средата, намалявайки триенето между топката и леглата на клапана. Тъй като топката може да се движи свободно, леглата на клапаните трябва да имат определена хлабина и този структурен дизайн осигурява на плаващия сферичен кран отлична производителност на уплътняване.

Защо да изберете вентили LYV®️:

Ние произвеждаме сферичен кран повече от 30 години. Работилницата обхваща 13000 квадратни метра и притежава повече от 50 модерни машини с ЦПУ. Нашите инженери и производствен екип ще се погрижат вашата поръчка да бъде доставена с високо качество и най-бързо време. Ние също се грижим за доставката на клапани. Вентилите ще се увият в мехурчета или хартия, за да се гарантира, че боята няма да бъде повредена. Ние също така фиксирахме клапан с пръчка от шперплат, след като поставихме клапана в кутията. Корпусът от шперплат ще бъде боядисан с необходимата маркировка, за да се гарантира, че вентилът няма да бъде повреден по време на транспортирането.

Основни външни и присъединителни размери

Дата		Ревизия							Попълнено от	Проверен от	Публикувай от
2024-03 април		Първи проблем							Франк	Лий	Франк

NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Тегло (кг)
NPS	DN	L	D	D1	D2	f	b	Z-Fd	H	W	Тегло (кг)
PN16
-	15	115	95	65	45	-	16	4-F14	78	130	2.2
-	20	120	105	75	58	-	18	4-F14	84	130	2.8
-	25	125	115	85	68	-	18	4-F14	95	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	150	180	5.5
-	50	150	165	125	102	-	20	4-F18	170	200	7.3
-	65	170	185	145	122	-	20	4-F18	195	240	11.7
-	80	180	200	160	138	-	20	8-F18	215	240	13.4
-	100	190	220	180	158	-	20	8-F18	250	280	15.7
-	125	325	250	210	188	-	22	8-F18	265	300	32.5
-	150	350	285	240	212	-	24	8-F22	270	300	42.5
-	200	400	340	295	268	-	26	12-F22	330	350	70
-	250	450	405	355	320	-	30	12-F26	450	400	157
PN25
-	15	115	95	65	45	-	16	4-F14	103	130	2.2
-	20	120	105	75	58	-	18	4-F14	112	130	2.8
-	25	125	115	85	68	-	18	4-F14	123	160	3.7
-	32	130	140	100	78	-	18	4-F18	150	160	4.4
-	40	140	150	110	88	-	18	4-F18	156	180	5.5
-	50	150	165	125	102	-	20	4-F18	172	200	7.3
-	65	170	185	145	122	-	22	8-F18	197	240	11.7
-	80	180	200	160	138	-	22	8-F18	222	240	13.4
-	100	190	235	190	162	-	24	8-F22	253	280	15.7
-	125	325	270	220	188	-	26	8-F26	275	300	32.5
-	150	350	300	250	218	-	28	8-F26	286	300	42.5
-	200	400	360	310	278	-	30	12-F26	340	350	70
-	250	450	425	370	335	-	32	12-F30	470	400	157
PN40
-	15	115	95	65	45	-	16	4-F14	103	130	-
-	20	120	105	75	58	-	18	4-F14	112	130	-
-	25	125	115	85	68	-	18	4-F14	123	160	-
-	32	130	140	100	78	-	18	4-F18	150	160	-
-	40	140	150	110	88	-	18	4-F18	156	180	-
-	50	150	165	125	102	-	20	4-F18	172	200	-
-	65	170	185	145	122	-	22	8-F18	197	240	-
-	80	180	200	160	138	-	22	8-F18	222	240	-
-	100	190	235	190	162	-	24	8-F22	253	280	-
-	125	325	270	220	188	-	26	8-F26	275	300	-
-	150	350	300	250	218	-	28	8-F26	286	300	-
-	200	400	375	320	285	-	34	12-F30	340	350	-
-	250	450	450	385	345	-	38	12-F33	470	400	-
150 LB
1/2	15	108	90	60.3	34.9	2	8	4-F16	188	120	2
3/4	20	117	100	69.9	42.9	2	8.9	4-F16	202	120	3
1	25	127	110	79.4	50.8	2	9.6	4-F16	225	140	3.5
1-1/4	32	140	115	88.9	63.5	2	11.2	4-F16	252	160	5
1-1/2	40	165	125	98.4	73	2	12.7	4-F16	277	180	7
2	50	178	150	120.7	92.1	2	14.3	4-F19	323	200	9.5
2-1/2	65	190	180	139.7	104.8	2	15.9	4-F19	347	240	16
3	80	203	190	152.4	127	2	17.5	4-F19	383	240	20
4	100	229	230	190.5	157.2	2	22.3	4-F19	457	280	31
6	150	394	280	241.3	215.9	2	23.9	8-F22.5	635	300	78
8	200	457	345	298.5	269.9	2	27	8-F22.5	762	350	155
300LB
1/2	15	140	95	66.7	35	2	12.7	4-F16	155	140	2.5
3/4	20	152	115	82.6	43	2	14.3	4-F19	160	140	4
1	25	165	125	88.9	50.8	2	15.9	4-F19	189	160	5
1-1/4	32	178	135	98.4	63.5	2	17.5	4-F19	216	180	8
1-1/2	40	190	155	114.3	73	2	19.1	4-F22.5	250	200	10
2	50	216	165	127	92	2	20.7	8-F19	330	220	13
2-1/2	65	241	190	149.2	104.8	2	23.9	8-F22.5	368	250	20
3	80	282	210	168.3	127	2	27	8-F22.5	400	300	26
4	100	305	255	200	157.2	2	30.2	8-F22.5	473	300	43
6	150	403	320	269.9	215.9	2	350	12-F22.5	711	400	98
600LB
1/2	15	165	95	66.7	34.9	7	14.3	4-F16	155	160	4
3/4	20	190	115	82.6	42.9	7	15.9	4-F19	160	190	5.5
1	25	216	125	88.9	50.8	7	17.5	4-F19	186	200	7
1-1/4	32	229	135	98.4	63.5	7	20.7	4-F19	216	220	10
1-1/2	40	241	155	114.3	73	7	22.3	4-F22.5	250	240	14
2	50	292	165	127	92.1	7	25.4	8-F19	375	280	20
2-1/2	65	330	190	149.2	104.8	7	28.6	8-F22.5	425	320	33
3	80	356	210	168.3	127	7	31.8	8-F22.5	475	350	45
4	100	432	275	215.9	157.2	7	38.1	8-F22.5	568	400	75

Дори листът с данни е коригиран от нашия инженерен екип. Не са изключени обаче непредвидени грешки при ръчно въвеждане. Този лист не може да се използва като изпълним документ. За техническа поддръжка, моля, изпратете ни вашите спецификации по имейл. Нашите инженери ще начертаят чертежите според вашите спецификации

Предлагаме ви да запазите тази страница в любимите на браузъра си в случай на нужда в бъдеще. За допълнителна информация, моля, свържете се сsales@gntvalve.com
