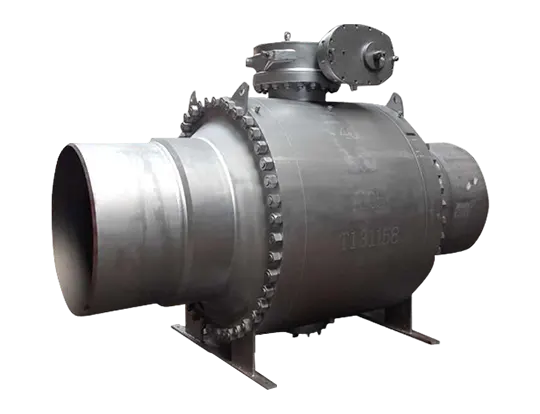

BW сферичен кран, монтиран на краен носач

LYV®️ е професионален производител на сферични кранове BW, монтирани на краен носач, с професионално качество в Китай. Това са високонадеждни вентили, предназначени да се справят с тежки индустриални среди. Този сферичен кран, монтиран на челна заварка, използва връзка чрез челно заваряване, за да осигури постоянно уплътняване и ефективно премахва напрежението в тръбопровода чрез уникална крайна опорна структура. Той е специално проектиран да осигури стабилно решение за контрол през целия живот за критични тръбопроводи като тръбопроводи с голям диаметър, висока температура и високо налягане и транспортиране на дълги разстояния.

Изпратете запитване

Въведение

Представяне на продукта

LYV® BW Сферичен кран, монтиран в края на палеца, систематично разрешава уплътнителните и структурните предизвикателства на тръбопроводите за високо налягане чрез два основни дизайна. Високопроизводителният сферичен кран с челно заваряване, монтиран на палец, е свързан чрез челно заваряване и се интегрира с тръбопровода, за да се постигне постоянно уплътнение без течове. Неговата уникална структура на крайна опорна точка може да насочи огромното напрежение, генерирано от термично разширение и свиване, собствено тегло и вибрации на тръбопровода към външната фундаментна рамка, като по този начин ефективно защитава тялото на клапана и вътрешните уплътнения от деформация или повреда. Този дизайн осигурява дългосрочна стабилна работа на клапана в критични и сурови среди като електроцентрали, нефтохимически тръбопроводи на дълги разстояния и офшорни платформи, като значително повишава безопасността и продължителността на живота на цялата тръбопроводна система.

LYV®️ Сферичен кран с челно заваряване, монтиран на палец, като високоефективен продукт, който отговаря на международни стандарти като API-6A, API-6D, ASME-B16.34, ISO-17292 и други. LYV®️ Монтираният сферичен кран е получил сертификат за пожар API-6FA, който доказва, че продуктът има капацитет да се използва за различни приложения, изискващи пожаробезопасност. LYV®️ като производител за производство на сферичен кран, монтиран на палец, може да произвежда NPS 2” до NPS 48” сферичен кран, монтиран на палец, максималното налягане може да достигне до 2500LB. Освен това LYV®️ има условия и опит за производство на нискотемпературен сферичен кран, монтиран на палец. Свържете се с нас за повече информация.

Спецификации

Размери:

NPS 2”-48”; DN50-DN1000

Номинално налягане:

150LB-2500LB; PN10-PN420

Температурен диапазон:

-196℃~825℃（зависи от дизайна и материала）

Крайни връзки:

фланец; Челна заварка.

Материали на тялото:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M/CF8C; ASTM A890 4A/5A/6A;

ASTM A105; ASTM A182 F304/F316/F304L/F316L

Материали на топката:

ASTM A105N+ENP/A105N+TCC; ASTM A182 F304/F316/F304L/F316L; ASTM A182 F347/F51/F53/F55

Материали на седалката:

PTFE/RPTFE/FPM/PEEK; 304/316+STL/INCONEL

Материали на стеблото:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH; ASTM A182 F51/F53/F55

Стандарт за проектиране и производство:

API 6D

Стандартно лице в лице:

ASME B16.10/ EN558-1

Стандарт за крайна връзка:

ASME B16.5/ ASME B16.25

Стандарт за изпитване и проверка:

API 598

Характеристики

■ Предлага се мека или метална седалка

■ Твърда топка

■ RF,RTJ,BW Лице за свързване

■ Тяло от две или три части

■ Двупосочно плътно изключване

■ Нулево изтичане

■ Двойно блокиране и кървене (DBB) / Двойно изолиране и кървене (DIB)

■ Пожаробезопасна защита.

■ Конструкция с нисък работен въртящ момент

■ Дизайн на стеблото против издухване

Какво представлява BW сферичен кран, монтиран на цапфа

Сферичният кран LYV® BW BW, монтиран на краен носач, е промишлен вентил, специално проектиран да се справя с тежки условия на работа. "BW" показва, че двата му края са свързани чрез челно заваряване и могат да бъдат заварени към тръбата, за да образуват постоянно цяло. „Инсталация на крайна опора“ се отнася до удължаване на независима твърда опорна конструкция в задвижващия край на клапана. Тази комбинирана конструкция има за цел да постигне едновременно пълно уплътняване на връзката на тръбопровода и изолиране на напрежението на тялото на вентила.

Как работи (уплътняване) монтиран сферичен кран BW?

Неговият принцип на работа е разделен на две стъпки: Първо, портът за челно заваряване на вентила е заварен към тръбопровода, за да се образува постоянна връзка без изтичане. Второ, ключовата структура "крайна опорна точка" е независимо фиксирана към външната основа. Когато тръбопроводът генерира огромна тяга поради термично напрежение, собствено тегло или вибрации, тази опорна точка активно ще понесе и насочва тези външни сили, позволявайки им да заобиколят прецизния стебъл на клапана и уплътнителната система вътре в клапана и да бъдат директно предадени към външната структура. По този начин се гарантира, че вентилът все още може да бъде стабилно и гъвкаво отварян и затварян, когато е подложен на деформация на тръбопровода, и поддържа дългосрочно уплътнение.

Защо да изберете клапани LYV®️?

Ние произвеждаме сферични кранове с пневматично задействане, монтирани на цапфа, повече от 30 години. Работилницата обхваща 13000 квадратни метра и притежава повече от 50 модерни машини с ЦПУ. Нашите инженери и производствен екип ще се погрижат вашата поръчка да бъде доставена с високо качество и най-бързо време. Ние също се грижим за доставката на клапани. Вентилите ще се увият в мехурчета или хартия, за да се гарантира, че боята няма да бъде повредена. Ние също така фиксирахме клапан с пръчка от шперплат, след като поставихме клапана в кутията. Корпусът от шперплат ще бъде боядисан с необходимата маркировка, за да се гарантира, че вентилът няма да бъде повреден по време на транспортирането.

Горещи маркери: BW Сферичен кран, монтиран на краен носач, Китай, производител, доставчик, фабрика
