представяне на продукт

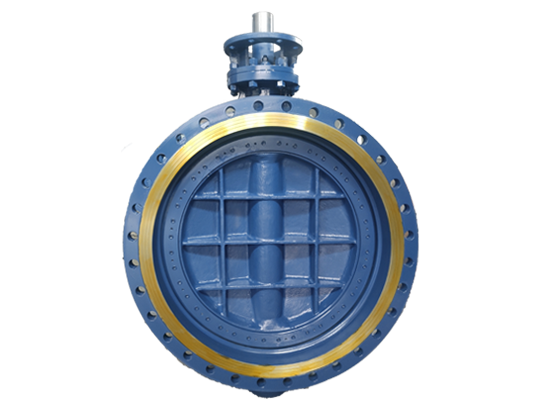

LYV®️ Тройно офсетната дроселна клапа се произвежда с висок стандарт. Ние контролираме качеството на отливката, за да направим клапаните много по-добри от подобни продукти в индустрията. LYV®️ Тройно офсетната дроселна клапа използва висококачествен метал + графитен многослоен уплътнителен пръстен, който позволява вентилът да се използва при условия на високо налягане и висока температура. Ние също така предлагаме различни опции за уплътняване за различни работни условия, като PTFE или метал към метал. LYV®️ Двупосочната дроселна клапа има уникален дизайн (по избор), който позволява на клапата да бъде под постоянно налягане от двете страни и нулев изтичане, известна като двупосочна дроселна клапа. За повече информация, моля, свържете се с нашите продажби.

Спецификации

Размери:

NPS 2”-88”; DN50-DN2200

Номинално налягане:

150LB-600LB; PN6-PN64

Температурен диапазон:

-69℃~825℃（зависи от дизайна и материал)

Крайни връзки:

фланец; Челна заварка; Вафла; Луг-вафла

Материали на тялото:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Материали на диска:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Уплътнителен материал:

420/304/316+графит; PTFE; 304+STL; 316+STL

Материали на седалката:

Интегрална; 304/316/STL overlayweld.

Материали на стеблото:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Проектиране и производство Стандартен:

API 609

Стандартно лице в лице:

EN558-1

Стандарт за крайна връзка:

ASME B16.4

Тест и инспекция Стандартен:

API 598

Характеристика

■ Нулево изтичане

■ Многослойно запечатване

■ Дизайн с троен ексцентричен диск

■ Двупосочно (по избор)

■ Дизайн на стеблото против издухване

■ Наличен метал към метал

■ Голям диаметър

Какво представлява дроселната клапа с троен офсет:

Тройната офсетна дроселна клапа получава името си от трите ексцентричности на дизайна на уплътнението. За разлика от традиционните дроселови клапи, които имат само обикновен въртящ се диск за изключване. Тройна офсетна дроселна клапа включва три ексцентритета за линейно затваряне на клапана до плътно затваряне. Разликата между дроселната клапа с централна линия и дроселната клапа с тройно изместване се състои в метода за постигане на уплътнение. Дерфлай клапата по централната линия постига уплътнение чрез компресия на уплътнителните повърхности, докато дроселната клапа с тройно изместване постига уплътнение чрез контакт между повърхностите. Това е, което наричаме разликата между запечатване на линията и запечатване на лицето. Следователно експлоатационният живот на дроселната клапа с тройно изместване ще бъде по-добра от традиционната концентрична дроселна клапа.

Какви са трите ексцентритета на дроселната клапа с троен офсет:

Първият ексцентрицитет е, че валът на клапана е позициониран изместено от централната линия на тялото на клапана. Вторият ексцентрицитет е, че валът на клапана е позициониран леко встрани от перпендикулярната ос на равнината на леглото на клапана. Третият ексцентрицитет е уплътняващата повърхност на диска е проектиран в конична форма, която позволява на диска да се отдели напълно от леглото на клапана без никакво триене.

Защо да изберете вентили LYV®️:

Ние произвеждаме тройна офсетна дроселна клапа повече от 30 години. Работилницата обхваща 13000 квадратни метра и притежава повече от 50 модерни машини с ЦПУ. Нашите инженери и производствен екип ще се погрижат вашата поръчка да бъде доставена с високо качество и най-бързо време. Ние също се грижим за доставката на клапани. Вентилите ще се увият в мехурчета или хартия, за да се гарантира, че боята няма да бъде повредена. Ние също така фиксирахме клапан с пръчка от шперплат, след като поставихме клапана в кутията. Корпусът от шперплат ще бъде боядисан с необходимата маркировка, за да се гарантира, че вентилът няма да бъде повреден по време на транспортирането.
