Какво представлява сферичният кран, монтиран на шпакла и защо има значение при промишления контрол на потока?

Сферични кранове, монтирани на стойкаиграят критична роля в съвременните промишлени системи за контрол на потока, особено в приложения за тръбопроводи с високо налягане, голям диаметър и дълги разстояния. В сравнение с плаващите сферични кранове, този тип клапан предлага превъзходна стабилност, намален работен въртящ момент и повишена надеждност на уплътнението. Тъй като индустрии като нефт и газ, нефтохимическа преработка, LNG и производство на електроенергия продължават да изискват по-високи стандарти за безопасност и ефективност, разбирането на структурата, производителността и логиката на избор на монтирани на цапфи сферични кранове става все по-важно.

Резюме на статията

Това изчерпателно ръководство обяснява какво представлява монтираният сферичен кран, как работи, защо превъзхожда традиционните плаващи сферични кранове при взискателни условия и кои фактори трябва да се имат предвид при избора на такъв. Статията също така обхваща приложения, стандарти, материали, поддръжка и често задавани въпроси, следвайки принципите на Google EEAT и професионалните индустриални практики за вентили.

Съдържание

• Какво представлява сферичният кран, монтиран на палец?
• Как работи сферичният кран, монтиран на палец?
• Защо монтираният сферичен кран е по-стабилен?
• Кои са ключовите структурни компоненти?
• В кои индустрии се използват сферични кранове, монтирани на палец?
• Как се сравнява с плаващите сферични кранове?
• Какви материали и стандарти се използват често?
• Как да изберем правилния сферичен кран, монтиран на палец?
• Често задавани въпроси

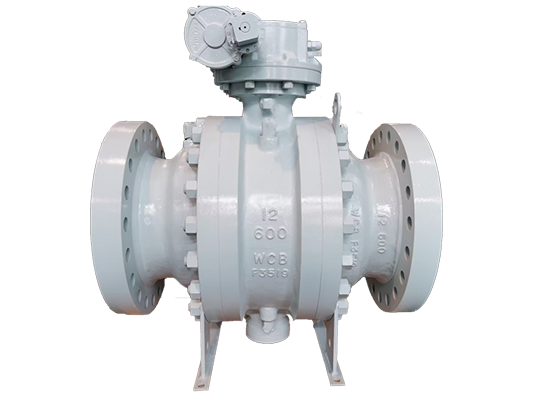

Какво представлява сферичният кран, монтиран на палец?

Сферичният кран, монтиран на цапфа, е тип четвърт оборотен вентил, при който топката е механично закотвена от цапфи (опори на вала) както отгоре, така и отдолу. За разлика от плаващите сферични кранове, топката не се движи под налягане. Вместо това седалките се движат към топката, за да се постигне уплътняване.

Този дизайн значително намалява триенето между топката и седлата, което прави сферичните кранове, монтирани на опорна опора, идеални за тръбопроводни системи с високо налягане с голям отвор. Те се произвеждат широко от професионални доставчици на клапани катоZhejiang Liangyi Valve Co., Ltd., гарантиращи съответствие с международните стандарти и дългосрочна експлоатационна надеждност.

Как работи сферичният кран, монтиран на палец?

Принципът на работа на сферичен кран, монтиран на опорна опора, се основава на неподвижна сферична конструкция, комбинирана с пружинно натоварени или подпомогнати от натиск седалки. Когато вентилът е затворен, налягането в тръбопровода избутва седлото нагоре по течението към топката, осигурявайки плътно уплътняване. Седалката надолу по веригата може да бъде задвижвана от пружина, за да поддържа уплътнението дори при ниско налягане.

• Топката се фиксира в позиция от горни и долни опори
• Седлата на клапаните се движат аксиално, за да се уплътнят срещу топката
• Работният въртящ момент остава нисък независимо от налягането
• Функцията за двойно блокиране и изтичане (DBB) често е налична

Този механизъм осигурява плавна работа, намалено износване и постоянна производителност на уплътняване при дълги експлоатационни цикли.

Защо монтираният сферичен кран е по-стабилен?

Стабилността е едно от най-значимите предимства на сферичните кранове, монтирани на цапфа. Тъй като топката е механично поддържана, тя не се измества при променливо налягане или температурни условия.

Основните предимства на стабилността включват:

• Минимална деформация при високо налягане
• По-малко напрежение върху уплътнителните повърхности
• Удължен живот на седалката и топката
• Надеждна работа при критични приложения за изключване

Тези характеристики правят сферичните кранове, монтирани на цапфа, особено подходящи за критични за безопасността системи като преносни тръбопроводи и системи за аварийно изключване.

Кои са ключовите структурни компоненти?

Монтираният сферичен кран се състои от няколко прецизно проектирани компонента, които работят заедно, за да осигурят производителност и издръжливост.

В кои индустрии се използват сферични кранове, монтирани на палец?

Благодарение на здравата си конструкция и надеждността на уплътнението, сферичните кранове, монтирани на опорна опора, се използват широко в множество индустрии.

• Нефто- и газопреносни тръбопроводи
• Нефтохимически и химически преработвателни предприятия
• LNG и криогенни системи
• Съоръжения за производство на електроенергия
• Инсталации за инжектиране на вода и високо налягане

Много от тези приложения изискват съответствие със стандарти като API 6D и ISO 17292, които обикновено се следват от производители като Zhejiang Liangyi Valve Co., Ltd.

Как се сравнява с плаващите сферични кранове?

Разбирането на разликата между монтираните на опорна опора и плаващите сферични кранове помага на инженерите да изберат правилното решение.

Какви материали и стандарти се използват често?

Изборът на материал зависи от работната среда, температурата и налягането. Общите материали включват:

• Въглеродна стомана (WCB, A105)
• Неръждаема стомана (CF8, CF8M)
• Легирана стомана за работа при високи температури

Сферичните кранове, монтирани на палец, обикновено са проектирани и тествани в съответствие с признати стандарти като API 6D, API 608, ISO 14313 и ASME B16.34. Тези стандарти гарантират безопасност, взаимозаменяемост и дългосрочна надеждност.

За допълнителни насоки относно стандартите за вентили вижте този преглед на стандартите за индустриални вентили.

Как да изберем правилния сферичен кран, монтиран на палец?

Изборът на правилния вентил изисква систематична оценка на работните условия и системните изисквания.

1. Определете диапазона на налягане и температура
2. Идентифицирайте характеристиките на медиите
3. Потвърдете размера и типа връзка
4. Проверете необходимите сертификати и стандарти
5. Оценете нуждите от автоматизация и задействане

Работата с опитен производител като Zhejiang Liangyi Valve Co., Ltd. помага да се осигури правилен избор, персонализиране и поддръжка след продажбата.

Често задавани въпроси

Какво е основното предимство на сферичния кран, монтиран на опорна опора?

Основното предимство е намаленият работен въртящ момент и подобрената стабилност на уплътнението, особено в тръбопроводни системи с високо налягане и голям диаметър.

Как монтираният сферичен кран постига уплътнение?

Уплътняването се постига чрез подпомогнати от натиск или пружинни седалки, които се движат към фиксирана топка, осигурявайки плътно затваряне при различни налягания.

Защо сферичните кранове, монтирани на цапфа, са предпочитани в нефтопроводите и газопроводите?

Те предлагат висока надеждност, възможност за двоен блок и bleed и стабилна производителност на дълги разстояния на предаване.

Кои стандарти се прилагат за сферични кранове, монтирани на цапфа?

Общите стандарти включват API 6D, ISO 14313, API 608 и ASME B16.34, в зависимост от изискванията на приложението.

Колко дълъг е експлоатационният живот на монтиран сферичен кран?

С подходящ избор на материал и поддръжка, тези вентили могат да работят надеждно в продължение на десетилетия в взискателни индустриални среди.
