Защо клапанът на портата не е подходящ за поток на дроселинг

Повече от две десетилетия в света на технологиите научих, че най -добрите решения идват от използването на инструменти точно както са проектирани. Не бихте използвали отвертка, за да чукате пирон, правилен същият принцип е дълбоко верен в системите за промишлени течности. Едно от най -често срещаните погрешни схващания, които срещнах, от растителни подове до инженерни дискусии, е използването на aКлапан на портатаЗа контрол на дебита. Днес искам да се възползвам от моя опит и да обясня подробно защо тази практика не е просто неефективна, но може да бъде пагубна за цялата ви система.

Каква е основната цел на дизайна на клапана на портата

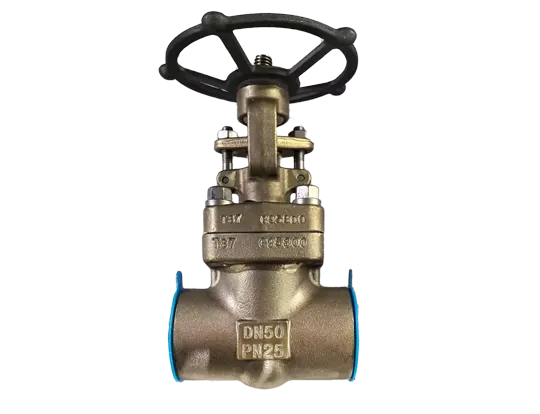

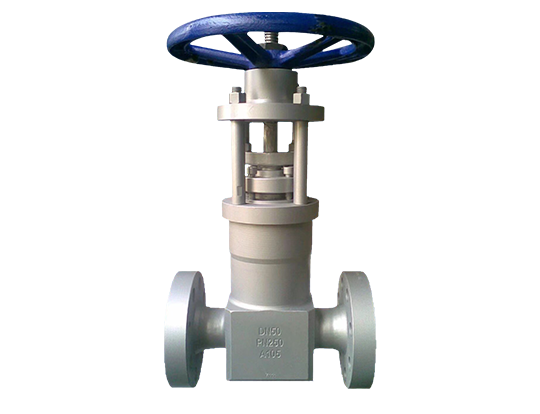

A Клапан на портатае шедьовър на простотата и грубата сила. Името му казва всичко: функционира като порта в стена. Основният компонент е плоска, клинообразна или успоредна с паралелна лице, която се движи перпендикулярно в и извън пътя на потока. Когато ръчното колело е обърнато, за да отвори клапана, портата се повдига напълно, създавайки безпрепятствен, пълен отвор. Това означава, че пътят на потока е толкова широк, колкото самата тръба, което води до минимален спад на налягането, когато е напълно отворен. Обратно, когато е затворена, портата се седали здравословно срещу тялото на клапана, осигурявайки плътно изключване.

Намерението за дизайн е двоично:напълно отворенилинапълно затворен. Той е предназначен за изолация, а не за модулация. Мислете за това като превключвател за включване/изключване за вашия тръбопровод. Сега, нека контрастираме това с това, което се случва, когато се опитаме да го използваме за работа, за която не е изградена.

Какво се случва, когато използвате клапан за порта за дроселиране

Когато оставите aКлапан на портатаВ частично отворена позиция за намаляване на потока, вие каните множество проблеми. Дизайнът, които го правят отличен за изолация, се превръщат в петата на Ахил в приложенията на дросела.

1. Бърза ерозия на седалки и дискове:Портата и седалките (повърхностите, срещу които се запечатва), са проектирани да осъществяват пълен контакт само в напълно затворено положение. В частично отворено състояние потокът с висока скорост преминава само през тясната пропаст между портата и седалките. Това създава високоскоростен, турбулентен струя, който непрекъснато взривява местата за сядане. Това ерозира материала - независимо дали е метал или устойчив материал - да се придържа към преждевременна повреда и неспособността на клапана да се запечатва плътно, когато е необходимо.

2. Вибрация и кавитация:Турбулентният поток, причинен от частично отворената порта, може да доведе до силна вибрация. Това не само уврежда самия клапан, но може също да предава вредни вибрации в цялата тръбна система. Освен това, ако спадът на налягането е значителен, той може да причини кавитация - образуването и имплозията на парите мехурчета - които буквално се нарязват на металните компоненти с огромна сила.

3. Увреждане на стъблото и задвижването:Стъблото, което свързва ръчното колело с портата, е под огромно странично напрежение в частично отворено положение поради небалансираните сили на течащата течност. Това може да доведе до огъване на стъблото, галене (форма на износване) и преждевременна повреда на опаковката, причинявайки течове. Ако клапанът е автоматизиран, задвижващият механизъм ще се бори срещу тези сили, което ще доведе до изгаряне на двигателя или повреда на пневматичната система.

Казано по -просто, използване на aКлапан на портатаЗа дросела е сигурен начин да съкратите живота си, да компрометирате безопасността на вашата система и да увеличите разходите за поддръжка. Това е класически случай на грешен инструмент за работата.

Как клапанът Lyv® Gate гарантира дългосрочната надеждност в изолационните услуги

AtLyv®, Ние проектираме нашите клапани с ясно разбиране на тяхното предвидено приложение. Нашата изолацияКлапани на портатаса изградени да изпълняват перфектно една работа: осигуряване на уплътнение на мехурчета в затворено положение и минимално съпротивление на потока в отворено положение. Ние постигаме това чрез прецизно производство и превъзходни материали, които издържат на теста на времето, дори в най -суровите среди. Когато използвате aLyv®Клапан на портатаСтрого за работно дежурство, вие инвестирате в десетилетия на надеждно обслужване без поддръжка.

За да ви помогнем да вземете информирано решение, нека сравним ключовите параметри на клапан, предназначен за изолация спрямо един, предназначен за дроселиране.

Основни параметри за избор на клапана

Тази таблица подчертава основните разлики в дизайна. Но какво означава това по отношение на твърдите числа и спецификациите за вашата система? Следващата таблица очертава критичните дизайнерски и материални съображения за нашитеКлапани на LYV® портаЗа да се уверите, че те отговарят на вашите нужди от изолация.

Спецификации на индустриалния клапан на LYV® Premium (проба)

Често въпроси за често задавани въпроси за клапана на портата

През годините съм поставил безброй въпроси. Ето някои от най -честите, отговорили подробно.

Кое е основното предимство на клапана на портата върху топка клапан

Докато топките на топка са отлични за бърза работа с четвърт завой, добре проектиранКлапан на портатакато тези отLyv®Често осигурява по-стабилно уплътнение за приложения с висока температура с високо налягане, особено в по-големи размери на тръбите. Паралелната или клинообразна порта осигурява по-голяма зона за уплътняваща повърхност, която може да се справи по-добре с термичното разширение и да предложи по-изпускащо затваряне в взискателни услуги за дълъг период.

Може ли да бъде инсталиран клапан на портата във всяка посока

Това е критичен въпрос. Като цяло повечетоКлапан на портатаДизайните са двупосочни. Въпреки това, за оптимална производителност и лекота на работа, се препоръчва да инсталирате клапана със стъблото в изправено положение. Това е особено важно заLyv®клапани с външен винт и иго (OS & Y) дизайн, при който нишките на стъблото се държат извън пътя на потока, предотвратявайки корозията и осигурявайки плавна работа. Винаги се консултирайте с ръководството за инсталиране на производителя, за които заLyv®клапани, осигуряват ясни, стъпка по стъпка инструкции.

Колко често трябва да се поддържа клапан на портата, ако се използва правилно

Когато се използва строго като изолационен клапан (или напълно отворен или напълно затворен), aLyv®Клапан на портатаизисква минимална поддръжка. Препоръчваме периодична оперативна проверка, обикновено годишно, която включва колоездене на клапана от напълно отворен до напълно затворен и обратно. Това помага да се гарантира, че стъблото и седалките остават без отломки и корозия. Опаковката може да се нуждае от случайна настройка, ако се открие изтичане. НашитеLyv®Клапите са изградени за дълголетие, но редовните проверки са ключът към максимално увеличаване на живота на експлоатацията, който лесно може да се простира до 20 или повече години с подходяща грижа.

Какъв е правилният клапан, който да се използва за потока на дроселинг

Ако трябва да контролирате дебита, трябва да разглеждате клапаните, специално проектирани за тази цел. Най -често срещаният и ефективен избор е aГлобусен клапан. Дизайнът му разполага с подреждане на щепсела и седалка, което позволява прецизно управление на потока с минимални повреди на компонентите. Други отлични опции включват клапани на пеперуди за по -големи линии или контролни клапани със специализирана облицовка и задействащи механизми за напълно автоматизирани процеси. Екипът наLyv®Също така предлага гама от тези специфични за дроселите клапани, проектирани със същия ангажимент за качество и издръжливост. Изборът на правилния клапан не само осигурява ефективността на процеса, но и защитава вашата капиталова инвестиция.

Готов да определи правилния клапан за вашата система

Разбирането на отчетливите роли на различните клапани е основата на безопасна, ефективна и рентабилна работа. Използване на aКлапан на портатаЗащото дроселът е скъпа грешка, но това е напълно избягващо. Чрез избор на правилния инструмент за работата - здравLyv®Клапан на портатаза надеждна изолация или точностLyv®Контролен клапан за точно дроселиране - Вие гарантирате целостта и дълголетието на вашите течни системи.

Не оставяйте избора си на клапана на случайност. Нека нашите опитни инженери ви помагат да направите перфектния избор.

Свържете се с насДнес за безплатна консултация и оставете LYV® да бъде ваш партньор в инженерната надеждност.Ще ви помогнем да анализирате приложението си и да препоръчаме идеалното решение на клапана.
