Какви са предимствата на двойното офсетно устойчиво седнало пеперуда в сравнение с обикновените клапани?

2025-07-09

Двойно офсет устойчив седнал пеперуда клапане индустриален клапан, който комбинира две геометрични компенсации с еластични компоненти за уплътняване. Основната характеристика е, че оста на стъблото на клапана образува двойно компенсиран дизайн с тръбопровода и уплътнителната повърхност. В сравнение с обикновените клапани на пеперуди, нейното техническо предимство идва от синергията на ексцентричната структура и гъвкавото уплътнение.


Първата ексцентричност кара стъблото на клапана да се отклонява от централната линия на тръбопровода, като задвижва плочата на клапана, за да се отдели от уплътняващата повърхност в момента на отваряне; Втората ексцентричност проектира уплътнителния пръстен на клапана като ексцентрична конусна повърхност, за да образува постепенна траектория на отваряне и затваряне. Този механизъм за движение елиминира триенето на уплътняващата повърхност, генерирано от първоначалното въртене на обикновените клапани на пеперуди и намалява работния въртящ момент с повече от 90%. Седалката на клапана е изработена от интегрален вулканизиран каучук или композитен материал за смола. Когато е затворен, той компенсира производствения толеранс чрез еластична деформация, за да се постигне нулево уплътняване на изтичане при условия на ниско налягане.

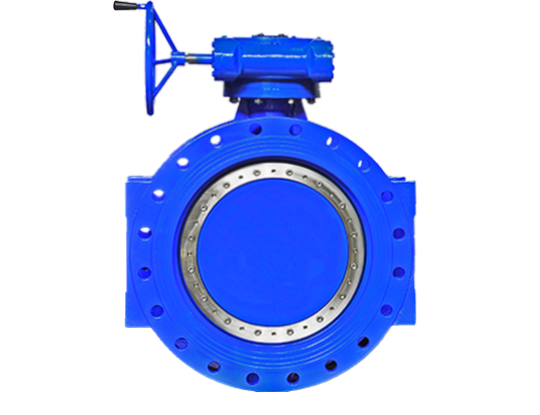

Double Offset Resilient Seated Butterfly Valve

Как седалката на еластичната клапа се справя с температурните промени?

Еластичният модул на композитния материал се колебае по -малко с температурата и поддържа стабилен капацитет на деформация в рамките на нормалния температурен диапазон, като избягва повредата на уплътняване на обикновените седалки на метални клапани поради термично разширяване и свиване.

Структурата наДвойно офсет устойчив седнал пеперуда клапанНамалява механичното износване чрез геометрична ексцентричност и с адаптивното уплътняване на седалката на еластичния клапан може едновременно да реши проблемите на големия въртящ момент на отваряне и затваряне и изтичане на ниско налягане на традиционните клапани на пеперуди.
