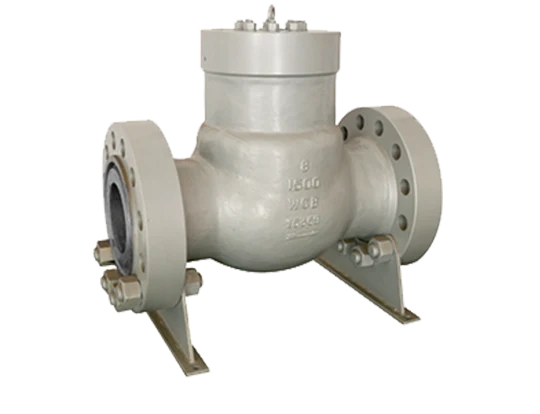

Вентил за люлка от 1500 фунта

Изпратете запитване

Като тип контролен клапан, клапанът за люлка от 1500 фунта използва люлеещия се диск като уплътняваща конструкция. и използва въглеродна стомана като материал за тяло. LYV®️ 1500lb Swing Check вентил може да отговаря на стандарти като API, DIN. Произвеждайте диапазон на размера от NPS2 инча до 24 инча, DN50 до DN600. Оценката на налягането обхваща ANSI Class150LB, 300LB и PN10, PN16, PN25, PN40. Клапанът за люлка от 1500 фунта има много приложения, той широко се използва в полета като нефт и газ, нефтохимическо, производство на енергия, вода и отпадъци, въглищни химикали и други.

Спецификации

Тип на клапана:

Проверете клапана

Дизайн на уплътняване:

люлеещ се диск

Операция:

Материал:

въглеродна стомана

Диапазон на нормален размер:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Диапазон на оценката на налягането:

ANSI клас 150lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

Материали на тялото:

Леене въглеродна стомана, въглеродна стомана с ниска температура, неръждаема стомана
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Дискови материали:

Материали за седалка/уплътнение:

Наслагване, стелит, тефлон, ламиниран
13cr, stl4/stl6, ptfe/rptfe, 420+графит/304+графит/316+графит/…

Материали от вал/стволови:

Кована въглеродна стомана, въглеродна стомана с ниска температура, дуплекс неръждаема стомана, мартензитична
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4ph

Стандартно съответствие:

API, от

Обхват на приложение:

Нефт и газ, нефтохимически, производство на електроенергия, пречистване на вода и отпадни води, въглищни химикали

Какво е контролен клапан?

Контролният клапан е клапан, който поддържа потока на течността постоянно в постоянна посока. Той има функция за предотвратяване на обратния поток. Дискът се отваря от налягането на течността, но когато тече назад, дискът се свързва внимателно с седалката на тялото от задното налягане, за да предотврати обратния поток.

Какво представлява клапанът за проверка на люлеенето?

Swing Check вентил, проектиран да бъде „шарнирен“ в единия край на диска с форма на диск, така че да може да бъде окачен свободно от тяло или друг обект. Той има малко загуба на налягане и структура, която улеснява течността на течността. Може да се използва не само за хоризонтални тръби, но и за вертикални тръбопроводи (тече нагоре от дъното).

Какво е проверка на повдигането?

Стъблото, ръчното колело и дискът се отстраняват от глобусния клапан и се покриват. Най-често срещаният тип е отворът, който има голяма течност-устойчивост и е по-малък.

Какво е клапан за проверка на вафли?

Тялото е с формата на вафли, което го прави много по-тънък и по-лек от конвенционалните ударни клапани, поглъщащи удари. Това е многофункционален, високоефективен удар, поглъщащ удари с вградена байпасна верига и превъзходно уплътняване, въпреки тънките му бонбони.

Какво е клапан за проверка на топка?

Дискът на топчения клапан има сферична форма, която е свободна в пътя на потока, и се търкаля под собственото си тегло, когато налягането на течността се губи, блокирайки пътя на потока и предотвратявайки обратния поток. Когато тялото на клапана е напълно отворено, пътят на потока е защитен линейно, почти същият като пътя на потока на отвора. Пътят на потока е по -малко резистивен и не е податлив на чуждестранна материя, суспензии и т.н., и се използва главно за канализация.
